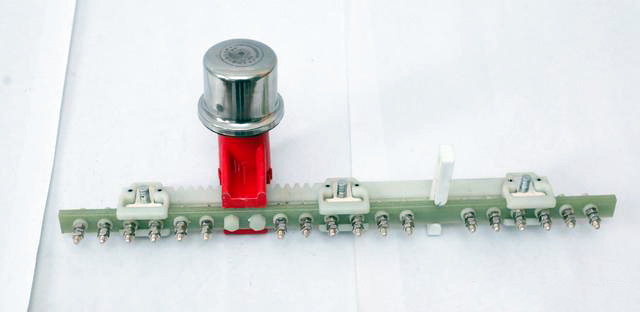

試驗步驟
1、切換開關接觸電阻測量待切換開關吊出后,使用干凈的變壓器油進行沖洗、控油,觀察切換開關目前主要導流觸頭接觸的位置在單數側(或是雙數側),即測量應在主要導流觸頭接通狀態下進行測量進行A單、B單、C單單數側(或是雙數側)的接觸電阻測量工作,測量完成后,分別記錄三相數據。然后使用工具將切換開關轉換到另一側,進行A雙、B雙、C雙數側雙(或是單數側)的接觸電阻測量工作,測量完成后,分別記錄三相數據。拆除試驗接線,接觸電阻測量工作結束。
2.切換開關過渡電阻測量:觀察切換開關目前主要導流觸頭接觸的位置在單數側(或是雙數側),選擇主要導流觸頭接觸的位置相反的側,即測量應在主要導流觸頭斷開狀態下進行測量。使用單臂電橋(或數字萬用表)進行A單B單C單單數側(或是雙數側)的過渡電阻測量工作,測量完成后,分別記錄三相數據。然后使用工具將切換開關轉換到另一側,進行A雙、B雙、C雙數側雙(或是單數側的過渡電阻測量工作,測量完成后,分別記錄三相數據。拆除試驗接線，a單數組過渡電阻b雙數組過渡電阻過渡電阻測量工作結束。
3.切換開關過渡波形測量:
使用有載分接開關參數綜合測試儀上圖接線,示意圖中只顯示A相接線,其余兩相只需按相同方法進行短接,只需將儀器上B、C分別接到相應的短接線上即可,0相公用無需再接。
(1)、將有載分接開關參數綜合測試儀放在適合位置,將測試儀外殼可靠接地。接通測試儀電源,檢查測試儀開始狀態,按有載分接開關參數綜合測試儀說明書的要求,進行儀器的設置和選項,設置和選項完成后,啟動儀器進入測量狀態。
(2)、將切換開關轉換到另一側，儀器自動進行測量并在屏幕上顯示波形，操作儀器上的功能按鈕對單、雙數過渡電阻動態電阻值、切換過程總時間、t1單數組電阻接入時間、t2單雙數電阻橋接時間、t3雙數組電阻接入時間、三相時間同期差、觸頭振動彈跳時間，進行判讀，依照標準和制造廠規定進行判斷，選擇打印功能進行波形打印并保存。
4.帶繞組測過渡過程:
(1)使用放電棒對被試變壓器放電
(2)拆去主變高壓、中壓、低壓三側引線
(3)將變壓比測試儀放在被測變壓器適合位置，將測試儀的金屬外殼可靠接地。進行接線，將測試線按黃綠紅三條線接至調壓側套管A、B、C上，將黑色線接到該側的中性點上;
4)將非測試側分別三相短路接地
5)連接測試儀電源接線無誤后，通知其他人員撤離被試變壓
(6)在取得試驗工作負責人的同意后方可加壓，打開試驗儀器的電源開始測試工作，測試過程中應呼唱，并加強監護
(7)接通測試儀電源，檢查測試儀開始狀態，按有載分接開關參數綜合測儀說明書的要求，進行儀器的設置和選項，設置和選項完成后，啟動儀器進入測量狀態;
(8)屏幕上AB字母(或柱狀)下的數值表示對應相測試回路的電阻值，測試中儀器自動識別(XXX表示測試線接觸不良，應重新連接),數值都穩定后按“執行鍵屏幕出現:“待以電動或手動操作
(9)待開關切換完成后，儀器自動進行測量并在屏幕上顯示波形，操作儀器上的功能按鈕對單、雙數過渡電阻動態電阻值、切換過程總時間、t1單數組電阻接入時間t2單雙數電阻橋接時間、t3雙數組電阻接入時間、三相時間同期差、觸頭振動彈跳時間，進行判讀，依照標準和制造廠規定進行判斷，選擇打印功能進行波形打印并保存
(10)對于組合式有載分接開關(M型和型開關),其切換開關總是在單雙之間作往返動作，所以測試檔位應在單數檔→雙數檔→單數檔進行，以測得切換開關由單數檔→雙數檔和由雙數檔→單數檔的動作波形即可;對于復合式有載分接開關，其動觸頭與每一分接位的靜觸頭的切換都不重復，上行和下行也有區別，狀態也就路有差異。因此要從1分接位開始連續測完所有分接位(+N0,再反交向理完家
5.儲油柜、呼吸器和油位指示器，應按其技術文件要求檢査
在線濾油器，應按其技術文件要求檢查濾芯;打開電動機構箱，檢查是否有任何松動、生銹;檢査加熱器是否正常:記錄動作次數如有可能，通過操作1步再返回的方法，檢查電機和計數器的功能。每3年檢查一次的項目:
在手搖操作正常的情況下,就地電動和遠方各進行一個循環的操作,無異常;
檢查緊急停止功能以及限位裝置;
在繞組電阻測試之前檢查動作特性，測量切換時間;有條件時測量過渡電阻，電阻值的初值差不超過±10%
油質試驗:要求油耐受電壓≥30kV;如果裝備有在線濾油器，要受電壓240kV。不滿足要求時，需要對油進行過濾處理，或者換新油。
